Kerusakan Tv Tabung Toshiba
1. Power suply Toshiba STRZ2152/2154
Eko Prasetyo ekopras39@gmail.com
Met mlm pak ? mu tanya masalah smps tv thosiba yg pakai str Z2152 karena msh kurang dan br pertama jumpa str yg type ini. kasus mati total tetapi udah di ganti problem masih sama karena kesusahan cr datasheet mengenai str tersebut saya coba ganti str lagi dgn harga 75 ribu karena hampir semua komponen sy check masih nrml setelah ganti str baru smps nrml dan outnya jg nrml.yg jd pertanyaan sy pak bgmana cara kerja str tsbt tuk tegagan drivernya...dan tuk mengetahui str trsbt udh rusak karena kl short fuse kok dak putus. ?udh cr blog yg bahas mslh smps thosiba belum ada pak !terimakasih sebelumnya pak.JAWAB
Saya sendiri belum pernah jumpa masalah dengan ic ini, tapi disini saya coba analisa kerjanya berdasarkan data STRZ2154 yang saya miliki.

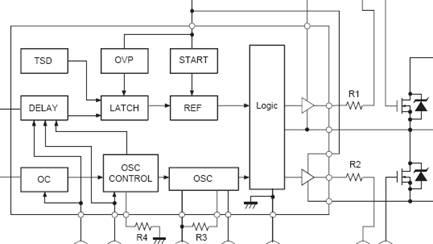

- Blok sirkit STRZ kira-kira seperti ganbar dibawah ini.
- Berbeda dengan sirkit SMPS yang biasa kita jumpai yang bekerja menggunakan sistim PWM (pulse width modulation), artinya untuk mengontrol agar tegangan keluaran stabil digunakan PWM
- SMPS yang pakai STRZ prinsip kerjanya menggunakan “sistim resonan”. Sirkit resonan terdiri dari kumparan primer (4)(5) yang diseri dengan kapasitor C870. Artinya untuk mengontrol agar tegangan keluaran stabil digunakan perubahan frekwensi osilator. Umpan balik dari photocoupler yang akan mengontrol frekwensi osilator lewat pin-4/5
- Tegangan input 300v dari elko masuk ke pin-1 dan ground disambung lewat pin-12
- Keluaran dari STRZ berupa tegangan pulsa-pulsa dari pin-14, dan masuk ke sirkit resonan kumparan primer (4)(5). Jadi yang masuk ke bagian kumparan primer disini bukan tegangan 300v seperti SMPS umumnya.
- Bagian output STRZ menggunakan power push-pull seperti gambar blok diatas. Paling atas dapat 300V pin-1, tengah merupakan Output pin-14 dan bawah ground pin-12
- Agar osilator STRZ mulai bekerja, maka Vcc pin-8 pertama kali akan mendapat tegangan “start” lewat R860/R861.
- Setelah STRZ bekerja, maka Vcc pin-8 ganti diambil alih dari tranfo switching >> D864 >> Regulator 18v Q872.
- Pin-1, merupakan Over Current detect. Jika pada kumparan resonan terjadi over current akan menyebabkan STRZ berhenti bekerja.
Jika tidak mau bekerja sama sekali :
- Periksa dahulu semua tegangan output bagian sekunder power suply tidak ada yang short
- Cek tegangan 300v pada pin-1
- Cek tegangan start 18v pada Vcc pin-8. Jika tegangan start tidak ada atau drops, maka kemungkinan resistor start putus (molor) atau STRZ rusak (pin-8 short).
- Periksa nilai kapasitor resonan C870
- Cek dengan ESR meter elko-elko pada pin-6, 7, 8
(bahan training manual TOSHIBA)
http://marsonotv.blogspot.co.id/2011/11/power-suply-toshiba-strz21522154.html
2. Toshiba 29SZ5DE tidak ada suara
KASUS :
- Toshiba 29”, no model 29SZ5DA/DE, chasis S3ES
- Problem tidak ada suara, gambar bagus
PEMERIKSAAN :
- Tv menggunakan IF modul , dimana didalamnya berisi penguat IF gambar dan MSP (multi sound prosesor)
- MSP berfungsi untuk memproses penerimaan suara stereo dan untuk kontrol suara (volume, bass treble, balance)
- Penguat audio berfungsi normal
- Diperiksa menggunakan osiloskop dari bagian IF-modul tidak ada suara keluar (pin-16/18) Audio Out

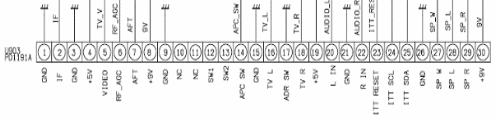

Keterangan gambar :
- Sinyal suara keluaran Audio out dari MSP prosesor keluar lewat pin16/18 dan dimasukkan ke ic switch AV.
- Dari switch AV sinyal suara dimasukkan ke dalam modul lagi melalui pin20/22. Disini sinyal suara akan dikontrol bass, trebel, balance.
- Kemudian sinyal suara dikeluarkan lagi lewat pin27/28/29 untuk diumpankan ke bagian Penguat Audio.
LANGKAH-LANGKAH TROBELSHUTING/PENYELESAIAN
Kami cek dulu komunikasi data SDA/SCL antara mikrokontrol dengan IC MSP yang ada didalam modul. Untuk ini kami gunakan fasilitas SELF CHECK yang dimiliki oleh model ini. Caranya sebagai berikut :
- Masuk service mode
- ·Tekan angka “9”
- Maka akan muncul display yang menunjukkan apakah ada problem pada sistim BUS LINE (SDA/SCL).
- Dalam kasus ini ternyata Bus Line OK tidak ada masalah. Artinya bahwa ic MSP masih bekerja normal.
- Maka kecurigaan jatuh pada “data eeprom” yang error
Langkah selanjutnya adalah memeriksa data eeprom melalui DESIGN MODE . Adapun caranya adalah sebagai berikut :
- Masuk Service Mode
- Tekan dan tahan tombol DISPLAY (CALL) pada remote + tekan tombol MENU pada TV
- Dengan Prog Up/Down pilih atau cari item MTS
- Ternyata data MTS berubah menjadi “0”, selanjutnya maka rubah data menjadi “1” dengan tombol Vol up.
- Matikan power Tv untuk keluar dari Design mode
- Hidupkan lagi TV, dan kali ini suara keluar kembali secara normal
Catatan cara masuk Service Mode :
- Tekan tombol MUTE pada remote 1x
- Tekan tombol MUTE sekali lagi dan tahan + tekan tombol MENU pada TV.
**************************
Kasus serupa dapat terjadi pada SAMSUNG stereo
http://marsonotv.blogspot.co.id/2012/04/toshiba-29sz5de-tidak-ada-suara.html
3. Toshiba model lama problem vertikal satu garis
Kasus ini cukup sering kami jumpai :
- Toshiba model lama
- Menggunakan jungel TB1231 dan vertikal-out TA8403
- Dengan problem vertikal satu garis
Penyebab kerusakan :
- Elko 1uF/50 pada Vertikal Ramp pin-22 jungel TB1231 kering
****************************
Catatan : - Vertikal-Ramp berfungsi untuk merubah pulsa-pulsa kotak dari osilator vertikal menjadi pulsa-pulsa berbentuk gigi gergaji.
- Vertikal-NFB (negative feed back) – menerima pulsa feedback dari bagian vertikal out. Jika jalur feedbak terputus atau short, maka dapat juga menyebabkan problem satu garis.
4. Regulator Toshiba STR-Z diganti dengan Gacun (Universal power Supply), bisakah?
Seorang teknisi mengirim email dan bertanya :
wildan tauhid wildanthd@gmail.com
Mohon bantuannya pa, bagaimana caranya memodifikasi regulator Toshiba
yg menggunakan STR-Z3202 dengan regurator matic GACUN.....ditunggu
jawabannya pa.....terima kasih dan sehat selalu utk bapak......amin..
Kalau dipelajari dari cara kerjanya, PSU Toshiba yang menggunakan STR-z ini cara kerjanya berbeda dengan PSU umumnya yang sering dijumpai. PSU semacam ini kadang juga dijumpai pada Sony, PSU CPU komputer

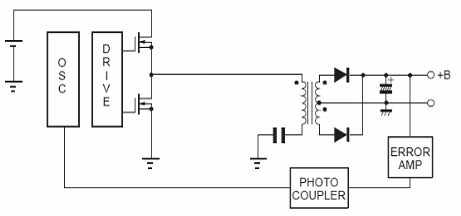

Sistim kerja dasar PSU STR-z dapat dilihat pada blok skema dibawah ini.
Maka dapat dilihat perbedaannya antara PSU Str-z ini dengan PSU switching regulator yang umum dipakai, yaitu
- Tranfo switching tidak disambung langsung langsung pada tegangan dc 300v (dari elko besar)
- Primer tranfo switching merupakan sirkit LC resonant
- Penyearah pada bagian sekunder menggunakan 2 buah diode dengan CT (center tap)
- PSU Toshiba ini dinamakan sistim tipe “Current Resonant”, sedang PSU pada umumnya menggunakan sistim PWM (pulse width modulation)
Ada yang punya pengalaman lain?, silahkan berbagi.
http://marsonotv.blogspot.com/2012/06/dapatkah-regulator-toshiba-str-z.html
Beberapa waktu yang lalu dapat garapan LCD TV merk Toshiba type
19HV10E dengan keluhan mati standby, yang nyala hanya lampu led
indikatornya saja, di pencet tombol power di side panelnya nggak mau ON,
dari remot juga mbegegeg nggak mau ON
Berdasar informasi dari Kang Sarif untuk LCD TV jenis ini 90% yang bermasalah adalah firmwarenya. Berhubung saya tidak punya tool untuk pengeflashan secara ISP maka saya gunakan metode pengeflashan secara manual saja,yaitu dengan cara melepas IC flashnya hehehehe......
Akhirnya persiapan pengeflashan pun saya lakukan, adapun peralatannya adalah :
Langkah pengerjaan :
Hmmmm.....legone atiku,akhirnya m@k BYAAARRR....juga garapanku, terima kasih buat Kang Sarif atas limpahan firmwarenya dan terima kasih buat Kang Ndowie atas limpahan eeplus 2 nya,……Oh ya untuk firmware LCD tv ini silahkan download di Solder Kita tentunya anda harus menjadi member terlebih dahulu hehehehe.... Sukses buat REKAN semua.
Tulisan diambil dari : http://aisy-romadhona.blogspot.com/2012/10/lagilcd-toshiba-power-tv-19hv10e-mati.html
http://marsonotv.blogspot.com/2013/02/toshiba-19-inch-st-by-tidak-mau-on.html
http://marsonotv.blogspot.com/2013/04/mengenal-sirkit-ew-toshiba.html
KASUS :
PENYBAB :
SOLUSI :
http://marsonotv.blogspot.com/2013/04/toshiba-lama-28-power-suply.html
KASUS : Toshiba 2998 ganti mesin China W.Com. Hasilnya kontras, britnes, color gambar sangat bagus. Tetapi ada gangguan :
SOLUSI :
KASUS :
PENYEBAB :
Kasus serupa pada model lain.
KASUS :
PENYEBAB :
SOLUSI :
http://marsonotv.blogspot.com/2013/09/toshiba-5135-no-sound-tombol-2-macet.html
Artikel Lainnya:
5. Toshiba 19 inch st-by tidak mau “on”
Berdasar informasi dari Kang Sarif untuk LCD TV jenis ini 90% yang bermasalah adalah firmwarenya. Berhubung saya tidak punya tool untuk pengeflashan secara ISP maka saya gunakan metode pengeflashan secara manual saja,yaitu dengan cara melepas IC flashnya hehehehe......
Akhirnya persiapan pengeflashan pun saya lakukan, adapun peralatannya adalah :
- PC/Laptop/Netbook dengan OS Windows XP
- Eeplus 2
- Kabel data + driver DKU5
- Battery kotak 9V untuk catu daya eeplus
- Kawat email untuk jumper.
Langkah pengerjaan :
- Pertama lepas dulu IC flash LCDnya
- Setelah itu pasang IC flash LCD ke tool eeplus 2, berhubung jenis ICnya SMD maka saya pergunakan jumper kawat email untuk mengoneksikan ke soket IC eeplus 2
- Setelah pengeflashan selesai silahkan pasang kembali IC flash ke mainboard LCD
Hmmmm.....legone atiku,akhirnya m@k BYAAARRR....juga garapanku, terima kasih buat Kang Sarif atas limpahan firmwarenya dan terima kasih buat Kang Ndowie atas limpahan eeplus 2 nya,……Oh ya untuk firmware LCD tv ini silahkan download di Solder Kita tentunya anda harus menjadi member terlebih dahulu hehehehe.... Sukses buat REKAN semua.
Tulisan diambil dari : http://aisy-romadhona.blogspot.com/2012/10/lagilcd-toshiba-power-tv-19hv10e-mati.html
http://marsonotv.blogspot.com/2013/02/toshiba-19-inch-st-by-tidak-mau-on.html
6. Mengenal sirkit EW Toshiba
- Toshiba menamakan sirkit EW dengan istilah DPC (Deflection Distortion Correction).
- Sirkit DPC dan cara kerjanya sedikit berbeda dengan sirkit EW umumnya, dimana pada Toshiba modulasi EW diinputkan lewat Emitor Transistor Hor-Out seperti contoh gambar dibawah. Jadi disini emitor transistor Hor-out tidak langsung nyambung ke ground.
- Problem gambar melengkung pada bagian kiri-kanan layar. Beberapa kali menjumpai kerusakan sirkit DPC, setelah periksa semua komponen tidak ada yang rusak……ternyata penyebabnya adalah tidak ada supply tegangan (- B) pada transistor driver Q462 seperti contoh gambar diatas. Tegangan (-B) biasanya diperoleh dari flyback.

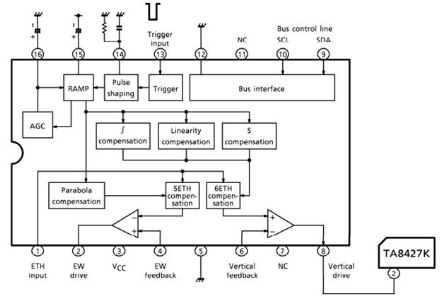

- Pada model-model Toshiba lama – umumnya menggunakan ic TA8859 sebagai pembangkit EW drive (lihat gambar dibawah)
- TA8859 ini juga digunakan untuk Vertikal-drive sebagai pembangkit V-ramp. Kerusakan pada ic ini atau elko2 filternya akan menyebabkan problem gambar satu garis atau vertikal menyempit.
http://marsonotv.blogspot.com/2013/04/mengenal-sirkit-ew-toshiba.html
7. Toshiba lama 28” power suply mengeluarkan suara pletek-pletek
- Toshiba model lama 28”

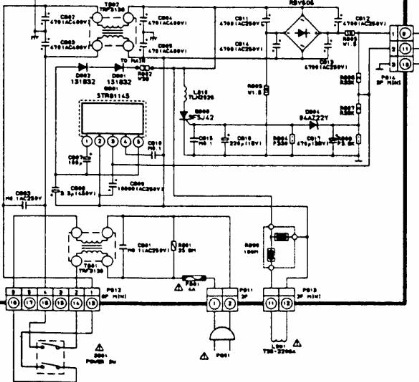

- Bagian power supply menggunakan 2 buah elko besar yang diseri (tegangan kerja 250v)
- Ketika listrik dicolokkan timbul suara pletek-pletek
PENYBAB :
- Sumber suara karena salah satu elko ada yang rusak sehingga terjadi loncatan api didalamnya
- Elko kalau dicek menggunakan ohm meter sepertinya tidak masalah
SOLUSI :
- Lepas kedua buah elko besar.
- Lepas ic STR81145 - karena tidak dipakai lagi. IC ini berfungsi sebagai kontrol switch otomatis tegangan 110/220
- Ganti dengan sebuah elko dengan tegangan kerja 450v
http://marsonotv.blogspot.com/2013/04/toshiba-lama-28-power-suply.html
8. Toshiba 2998 ganti mesin China – hasilnya gambar ada gangguan
- Ada suara “kemrengseng” seperti air mendidih pada bagian dalam leher CRT.
- Gambar ada “pletik-pletik” seperti bintang kedip-kedip yang muncul secara acak pada seluruh permukaan layar
SOLUSI :
- Keesokan hari kami ceriterakan kasus ini pada seorang rekan. Dia kemudian cerita se-ingatnya pernah jumpa kasus yang sama. Solusinya perlu di-ground-kan kaki CRT soket pada yang lokasinya pada bagian pinggir.
- Setelah kami amati - Sirkit aslinya pada Toshiba memang kedua kaki CRT yang dibagian pinggir semua di-ground-kan. Sedangkan pada mesin China kedua kaki ini dibiarkan N.C (Not Conected).
- Kasus terselesaikan setelah memasang sambungan ground pada kedua kaki CRT
9. Toshiba bagian pinggir gambar bergerigi kecil-kecil
- Toshiba 2806
- Problem bagian pinggir-pinggir gambar ber-gerigi kecil-kecil
PENYEBAB :
- Elko filter 100u/25v untuk tegangan suply bagian horisontal-start dari tranfo switching regulator kering.
Kasus serupa pada model lain.
- Bagian pinggir-pinggir gambar bergerigi (TV dengan TA8690)
- Sharp dengan TDA9381 gambar bergerigi bengkok-bengkok
10. Toshiba 5135 no sound & tombol-2 macet
- Toshiba 5135 - model lama yang masih menggunakan beberapa buah modul (VIF, Sound stereo, Teletext)
- Sering dijumpai problem suara tidak keluar
- Kadang disertai problem tombol front panel tidak fungsi semua
PENYEBAB :
- Kedua problem diatas dapat disebabkan karena kerusakan modul stereo MPSE II rusak
SOLUSI :
- Kalau Anda beruntung….maka cukup di-cleaning pakai thiner kemudian diblower pakai hair dryer…..kalau perlu diresolder bagian-bagian yang mencurigakan…..terutama X-tal nya………..dan mungkin langsung sembuh.
- Kalau tak beruntung…ya mesti ganti modul……atau altrenatip achir ganti mesin China
http://marsonotv.blogspot.com/2013/09/toshiba-5135-no-sound-tombol-2-macet.html
11. Toshiba 2998 ganti mesin China – hasilnya gambar ada gangguan
KASUS : Toshiba 2998 ganti mesin China W.Com. Hasilnya kontras, britnes, color gambar sangat bagus. Tetapi ada gangguan :
- Ada suara “kemrengseng” seperti air mendidih pada bagian dalam leher CRT.
- Gambar ada “pletik-pletik” seperti bintang kedip-kedip yang muncul secara acak pada seluruh permukaan layar
Pikir kami : “Wah CRT bermasalah nih……rasanya G.B (gagal bayaran) !!!”
SOLUSI :
- Keesokan hari kami ceriterakan kasus ini pada seorang rekan. Dia kemudian cerita se-ingatnya pernah jumpa kasus yang sama. Solusinya perlu di-ground-kan kaki CRT soket pada yang lokasinya pada bagian pinggir.
- Setelah kami amati - Sirkit aslinya pada Toshiba memang kedua kaki CRT yang dibagian pinggir semua di-ground-kan. Sedangkan pada mesin China kedua kaki ini dibiarkan N.C (Not Conected).
- Kasus terselesaikan setelah memasang sambungan ground pada kedua kaki CRT
***********************
