Kerusakan Tv Tabung Sony

1. Macam-macam kemungkinan kerusakan tabung SONY Trinitron

Bahan tulisan diambil dari buku Training Manual Sony chasis BA-4 Circuit discription and Traoubleshooting Course : CTV-25R1 halaman 10, 11

Umur tabung gambar sangat dipengaruhi oleh kebersihan saat proses produksi agar seminimal mungki menyisakan kotoran didalam tabung gambar setelah proses vakumisasi. Kotoran yang dalam waktu tertentu terakumulasi pada salah satu elemennya dapat menyebabkan problem.
001 Raster gelap atau salah satu warna tidak nyala Amati nyala heater, kemungkinan salah satu heater putus. Tabung tidak dapat digunakan lagi
002 Raster gelap Karena G1-G2 short. Menyebabkan tegangan G2 drops, tetapi jika pcb crt soket dilepas tegangan normal. Jika diukur dengan ohm meter (x 10k) antara G1-G2 seharusnya tidak ada kebocoran sama sekali Solusi : Beri tegangan dc sekitar15 hingga 20v pada pin G1-G2. Batasi power suply agar arus maksimum adalah tidak melebihi 1A.
003 Nyala sangat terang salah satu warna dan kadang disertai garis retrace. Karena Heater-Katode short atau Katode-G1 short. Lepas transistor video drive RGB, jika nyala masih tetap terang, berarti Katode-G1 short. Jika diukur dengan ohm meter (x 10k) seharusnya tidak ada kebocoran. Solusi : Beri tegangan pada pin yang bocor antara 15 hingga 20v. Batasi power suply agar arus maksimum  tidak melebihi 1A. Proses menghilangkan short Heater-Katode mempunyai tingkat kegagalan paling tinggi (banyak kemungkinan gagal yang dapat menyebabkan heater putus)
004 Nyala terang (putih) disertai garis retrace atau kurang fokus. Karena G2-G3 short. Solusi : (a) Set G2 pada tegangan minimum. (b) Putar-putar kontrol fokus. Atau (a) Taruh tabung gambar pada posisi menghadap kebawah. (b) Ketok-ketok dengan lembut leher tabung untuk merontokkan kotoran yang menyebabkan short. Jangan gunakan benda keras seperti logam untuk mengetok 005 Spot hitam pada layar Nampak jelas jika raster nyala putih. Karena ada kotoran menempel pada aperture grill Solusi : (a) Tandai bagian layar yang ada spot. (b) Matikan pesawat . (c) Pukul-pukul dengan pelan-pelan bagian layar yang problem dengan martil dari bahan semacam karet. 006   Muncul gangguan warna seperti pelangi Karena aperture grill posisi geser. Tabung tidak dapat digunakan lagi.
007 Layar flex (purity problem) Karena aperture grill terpengaruh medan kemagnitan bumi. Solusi : (a) Jangan dihilangkan menggunakan degausing yang kuat dari luar. (b) Periksa sirkit degausing otomatis (PTC) kemungkinan ada yang kurang kontak atau PTC rusak http://marsonotv.blogspot.co.id/2010/07/tips-kerusakan-tabung-gambar-sony.html

2. Sony Trinitron 29 model lama raster melengkung

Mendadak kami diminta mendatangi pasien Sony Trinitron model lama 29 inch tanpa mengetahui kerusakannya. Sampai dirumah konsumen baru tahu kalau problemnya adalah “cacat pin-cushion” ( atau raster melengkung pada kedua sisi kiri-kanan) . TV model semacam ini biasanya sirkit EW (pin-cushion) menggunakan ic driver uPC-4558


Maka langsung terjadi perdebatan didalam hati.

• Problem seperti ini kan merupakan problem yang mudah.
• Ya memang mudah, tapi kalau ada skemanya.
• Wah berarti hari ini harus banyak mikir dan butuh banyak waktu – kalo kamu kerjakan tanpa skema
• Kalau begitu lebih baik dibawa pulang saja.
• Nanti tidak segera "bayaran"
• Tenang – pikirkan baik-baik dahulu – percayalah kamu pasti bisa selesaikan sekarang juga

Maka kami lalu pinjam remote kepada konsumen

• Masuk serice mode
• Coba adjust HSZ (hor size) - raster masih dapat melebar atau menyempit dengan baik
• Coba adjust PAMP(pin amplifiaer) – lengkungan raster bagian pinggir kiri-kanan hanya ada sedikit sekali perubahan
• Coba adjust UPN (upper corner) – bagian pojok kiri-kanan atas raster hanya ada sedikit sekali perubahan
• Coba adjust LPN (lower corner) – bagian pojok kiri-kanan bawah raster hanya ada sedikit sekali perubahan

Setelah mengamati dari gejala-gejala seperti diatas, pikiran mulai melakukan analisa.

• Kerusakan kecil kemungkinan disebabkan data adjustment yang berubah, karena pesawat belum pernah direpair orang lain.
• Kerusakan sudah pasti pada  sirkit EW
• Adjustment HSZ masih normal – jadi sirkit EW drive masih normal
• Karena adjustment kelengkungan tidak ada perubahan – maka problem pasti disebabkan dari bagian  “pembentuk parabola” sehingga tidak ada sinyal parabola.
• Sinyal parabola kan berasal dari bagian vertikal out.
• Teve lama kan umumnya hanya elko-nya saja yang sering rusak
• Kalau gitu tidak usah berpikir berat – periksa saja dengan ESR meter elko-elko disekitar bagaian vertikal dan sekitar uPC 4558 atau yang menghubungkan keduanya.

Achir cerita –

• Ada salah satu elko kecil dekat ic vertikal-out dimana disitu kami amati ada jalur printed yang menuju ke bagian sirkit EW yang nilai ESR-nya sedikit berubah
• Coba pasang paralel elko 4.7/50v pada elko tersebut
• Hidupkan teve – dan hasilnya langsung OK banget
• Beres sekarang – tanpa harus banyak berpikir dan dalam waktu singkat

Dari cerita diatas – ada beberapa pesan penting yang ingin kami sampaikan .

• Memulai suatu pekerjaan – kita harus percaya diri dan berpikir positip, jangan ragu-ragu – “aku pasti bisa”. Memulai bekerja dengan berpikir negatip – hasilnya pasti negatip – karena kita sudah berbekal percaya diri “pasti tidak bisa”
• Kita harus memahami “prinsip kerja” suatu bagian – dengan demikian akan menghindari (mengurangi) sistim coba-coba atau salah diagnosa. Belajarlah terus “sampai tua”
• Amati “gejala-gejala” secara lebih lengkap – jangan hanya dilihat dari satu sisi saja.
• Dari gejala-gejala yang ada – lakukan “analisa”
• Pengalaman kami memiliki ESR meter sangat berguna sekali, terutama jika menghadapi model-model lama. Langsung cek elko-elkonya tanpa melepas dari rangkaian –  teve langsung beres tanpa menguras pikiran dan selesai dalam waktu yang singkat.

• Memahami sirkit EW
• Apa itu ESR dan ESR meter itu ?  Pengin buat sendiri ESR meter ?
• Mau pesan ESR meter yang sudah jadi ?  Harga 100.000 + (belum termasuk ongkos kirim) -  Hubungi bravomarsono@gmail.com

http://marsonotv.blogspot.co.id/2011/06/sony-trinitron-29-model-lama-raster.html

3. SONY KV-XA51M61 raster gelap – led kedip 5x

KASUS :

• SONY KV-XA51M61 flat  Raster gelap
• Ditunggu beberapa saat – kemudian led nyala kedip 5x secara berulang


TINDAKAN :

• Cari service manual di data komputer – ternyata belum punya
• Cari dulu lewat electrotanya.com – ternyata ada – alhamdulillah – langsung down-load
• Langsung buka halaman tentang arti error kode kedip seperti terlampir.

Error kode kedip 5x, maka kemungkinan yang problem adalah :

• Adjusstment VR screen kurang pas
• CRT emisi lemah atau rusak
• Problem pada IC700 RGB video-drive pada CRT soket
• Problem pada IC301 Jungle video-chroma prosesor

Tindakan lebih lanjut

• Cek tegangan 200v untuk suply ic RGB video driver- hasilnya OK
• Cek tegangan heater – hasilnya OK
• Cek emisi CRT – ternyata Katode Hijau sudah lemah dan Katode Merah tidak nyala sama sekali
• Biasanya kalau sudah kena CRT begini konsumen “no money” - BERARTI GAGAL SERVICE !!!!!


CARA MEMERIKSA EMISI CRT SECARA SEDERHANA

• Cari resistor 15K/0.5w
• Salah satu kaki diberi sanbubgan kabel kira-kira sepanjang 20cm dan dihubungkan ke ground pada pcb CRT soket
• Kaki lainnya secara bergantian di sentuhkan “sesaat” ke salah satu Katode RGB
• Jika emisi masih bagus – raster harus nyala terang sesuai warna katode yang disentuh.

 http://marsonotv.blogspot.co.id/2011/10/sony-kv-xa51m61-raster-gelap-led-kedip.html

4. Sony kode kedip (blinking code)

SELF DIAGNOSIS
Beberapa model Sony diperlengkapi dengan self-diagnosis dimana lampu stand-by led-merah akan kedip-kedip secara berulang dengan jumlah kedipan tertentu. Banyaknya jumlah kedipan ini dapat digunakan untuk membantu diagnosa bagian mana yang problem.

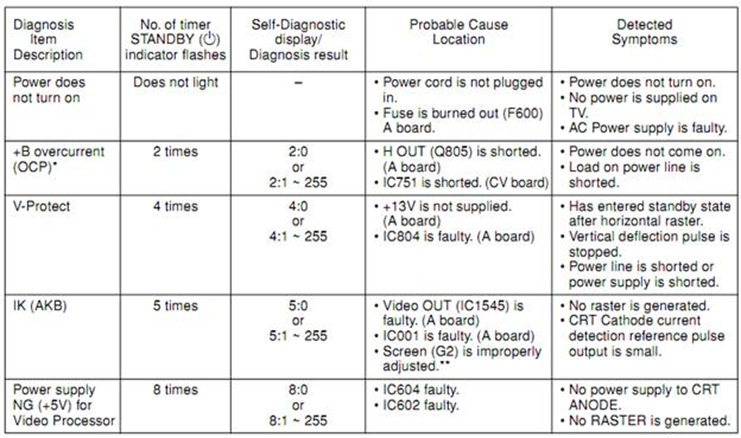

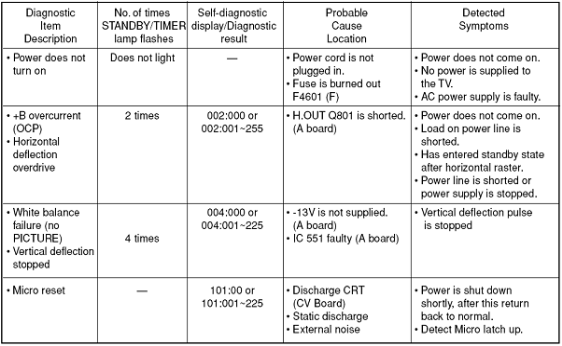

Dibawah ini adalah beberapa contoh arti kode kedip (blinking code)
Sony chasis FE2


Sony chasis BX1


Sony chasis BG3S


Sony chasis BA5D


Sony chasis BG3R


Sony chasis BG2T


Sony chasis BA6


Sony chasis AG3E








 http://marsonotv.blogspot.co.id/2012/03/sony-kode-kedip-blinking-code.html



5. Sirkit protek SONY ch BG-3R CXP86449-CXA2139

Sirkit protek SONY Chasis BG-3R dan BG-3S yang menggunakan mikrokontrol CXP86449 dan jungel CXA2139.

• Protek akan aktip bekerja jika jalur HP (horisontal pulsa) hilang karena di-short-kan  ke ground oleh Q503.
• Normal tegangan basis Q503 adalah nol.
• Jika basis ada tegangan maka protek akan aktip bekerja

• Untuk melumpuhkan seluruh sistim protektor, maka dapat dishortkan Basis-Emitor Q503


Protek akan aktip bekerja dapat disebabkan karena :


• B+ Over Current. Disampling oleh sirkit B+OCP seperti gambar dibawah. Normal tegangan pada kolektor adalah nol. Untuk melumpuhkan phanya protektor bagian ini saja, maka dapat dishortkan Basis-Emitor Q604. Jika R615 1.2ohm 2watt nilai molor, maka dapat menyebabkan protek aktip bekerja walaupun teve dalam kondisi normal.



• Kehilangan pulsa-pulsa vertikal. Disampling oleh sirkit seperti gambar dibawah. Normal basis Q509 ada tegangan 0.6v. Jika bagian vertikal tidak kerja maka tidak ada pulsa-pulsa yang masuk ke D512 dan basis tegangan akan berubah menjadi nol, sehingga protek akan aktip bekerja. Untuk melumpuhkan protek bagian ini saja, maka dapat dishortkan Basis-Emitor Q509.



• Vertikal-Out Over Current Protektor. Jika arus untuk suply ic vertikal-out over, maka protek akan aktip bekerja. Sirkit disampling seperti gambar dibawah. Normal tegangan pada kolektor Q507 adalak nol. Untuk melumpuhkan protek bagian ini saja, maka dapat dishort Basis-Emitor Q507



• X-ray protektor, akan aktip bekerja jika tegangan flyback over. Disampling oleh sirkit seperti gambar dibawah ini. D529 mendapat pulsa-pulsa dari flyback. Jika tegangan flyback over, maka tegangan dc dari D529 >> D525 akan menembus zener diode D526 sehingga memicu protek aktip bekerja. Untuk melumpuhkan protek bagian ini saja, maka dapat dishortkan C579.



*************************

(*) Kenapa untuk melumpuhkan selalu dishortkan. Karena sirkit menggunakan komponen chip SMD (surface mount device), maka akan sulit jika harus melepas transistor misalnya.

http://marsonotv.blogspot.com/2012/05/sirkit-protek-sony-ch-bg-3r-cxp86449.html

6. Arti kode kedip Sony saat mati protek (catatan dari orang sono)

• Unit is dead, No blinks - Problem in the standby power section.

• Continuous blink once a second, no pausing - No reply from the jungle (data bus is busy, shorted to ground, or held high), IK video path is defective.

• One blink - not used for the self-diagnosis

• Two blinks - B+ over current protection (OCP), unit goes to the standby mode then displays the 2 blink fault. Could be a short in the power supply of any of the circuits.

• Three blinks - B+ over voltage protection (OVP), unit goes to the standby mode then displays the 3 blink fault.

• Four blinks - No vertical Deflection (V STOP), Screen goes to a single horizontal line then the video signal muted.

•  Five blinks - AKB circuit (automatic kine bias), the timer/standby indicator blinks for about 30 seconds then goes to the self-diagnosis function. Something is wrong with the video. Check video out. In addition, unit could be in IK blanking, try turning up screen slightly.

• Six blinks - No Horizontal (H STOP), no raster, goes to the blinking self-diagnosis function immediately..

• Seven blinks - High voltage shutdown. The high voltage has exceeded 33k and the unit goes immediately into safety shutdown. Check power supply regulation and horizontal circuits.

• Eight blinks - Problem with the audio (AUDIO), unit goes to standby and blinks the self-diagnosis code. Check  audio amp,

• Nine blinks - Replace D 6116 and D 6301 on the "G" board, do not resolder as this will fix the problem temporary. Or Panel Module Error or Thermal Error. If it is intermittent 9 blinks, meaning sometimes the TV comes on and other times you get flashing, then change the switching regulator on the "G" board or check connections. Make sure the regulator is -12 or -13 (negitive).

• Ten blinks - Check Q8014 and Q8013 for shorts, leakage, or bad solder connections on the " D" board. If the transistors are bad, check R8051 and IC8005, also on the "D" board.

Intermittent problems? This is a great feature. You can also bring up these fault codes on-screen to see a list of the problem numbers with the abbreviation of the problem and the number of times this problem has occurred. This is slightly different than entering the service mode. To see the diagnostic screen, press the following buttons: Display, Channel, 5, volume Minus, ( not plus ) then Power. This brings up a screen with a list of the problems and number of times they have occurred. Each of the problems named, are abbreviated as, "OCP", "OVP", "V STOP", ETC. We have repeated them in parentheses in the text for the "Blinks" described above so you can correlate between the diagnostic screen and the blink codes.

Now that you know about these self-diagnostics, how do you use them? Say that you have a set with a black screen. You see that the LED is blinking four times. This would tell you that you have no vertical sweep, which is why the video is muted. If it was blinking 6 times, you would know that you have a horizontal fault. It's not a sure cure..

IMPORTANT: After you repair the unit, you MUST clear the values on this diagnostic screen. These codes do not reset themselves after the fault is corrected, so if you don't clear them, you'll be seeing "old" fault codes the next time you enter this screen.

Clearing is done by going into the service mode (display, channel, 5, volume plus, then power ). Press 8 and Enter, which returns everything to the factory preset condition.

http://marsonotv.blogspot.com/2012/10/arti-kode-kedip-sony-saat-mati-protek.html

7. Sony KV-XA 29" Transistor Horisontal rusak berulang

KASUS :

Dapat servisan Sony KV-XA 29" .......setelah diperiksa Tr Horisontal short.

PEMERIKSAAN AWAL : Biasanya kerusakan Tr Horisontal tentu ada penyebabnya, maka sebelum kami ganti Tr baru kami lakukan beberapa pemeriksaan yang kemungkinan menjadi penyebabnya, antara lain :

• Cek tegangan B+
• Cek flyback menggunakan flyback tester
• Cek nilai kapasitor-kapasitor resonant
• Cek sinyal driver menggunakan osiloskop

Dan semuanya menunjukan normal-normal saja. Maka langsung  kami pasang Tr pengantinya. Diruning satu jam lebih.... cek temperatur pendingin Tr Horisontal......  semua normal-normal saja.
Sepertinya tidak ada masalah lagi.......dan pesawat langsung dikembalikan ke kekonsumen (........tetapi sebenarnya dalam hati kecil ada keraguan.........mungkin penyebabnya belum ketemu)

Keesokan harinya menjadi kenyataan.......pesawat masuk lagi dengan problem yang sama........wah gawat ini........mesti harus diketemukan penyebabnya.


SOLUSI :

• Pasang Tr pengganti yang baru.
• Jalur flyback ke kolektor sementara diputus. Dan kami pasang secara seri Resistor 5ohm/20wat. Hal ini bertujuan untuk menghindari agar saat diruning nanti Tr tidak sampai rusak jika masih problem.
• Pasang osiloskop pada basis Tr horisontal untuk mengamati sinyal driver.
• Pesawat dihidupkan terus (diruning)...sambil mengerjakan pesawat lain......sambil sekali-sekali melirik pada layar Sony maupun layar osiloskop.
• Setelah beberapa jam ternyata raster terlihat kadang "menyempit" dan sinyak driver terlihat drops........nah inilah penyebanya.
• Kesimpulannya sinyal driver drops (under driver) setelah pesawat panas adalah merupakan penyebab kerusakan.
• Coba ganti ganti Tr Horisontal Driver.........cba diruning lagi........ternyata masih problem. Wah apa lagi kira-2???
• Ambil kaca pembesar.....dan lampu penerangan.........Periksa semua solderan dengan seksama pada sekitar horisontal driver........Nah achirnya ketemu juga........ternyata solderan pada sekunder tranfo horisontal driver nampak  retak rambut (microcrack). Hal ini kalau pesawat sudah panas akan menjadi loose kontak sehingga sinyal driver drops.
• Lansung saja lakukan solder ulang...........Runing pesawat sehari semalam.........tidak ada masalah......BERESSSSS.

http://marsonotv.blogspot.com/2013/01/sony-kv-xa-29-transistor-horisontal.html

8. SONY 29” dengan ic HERCULES mati protek

KASUS :

• Sony 29 menggunakan IC HERCULES (ic tempel kotak besar jumlah kaki 128-pin)
• Jika di power-on - teve langsung mati lagi………dan beberapa saat kemudian led merah akan kedip-kedip sebanyak 4 kali secara berulang (alias mati protek)


ANALISA :
Berdasarkan kode kedip Sony model ini, kedip 4x berarti tidak ada pulsa vertikal. Kerusakan dapat disebabkan antara lain karena :

• Solderan sekitar IC vertikal
• IC vertikal rusak.
• Tidak ada tegangan suply Vcc(+)/(-) untuk IC vertikal. Mungkin ada resistor dari flyback yang putus atau molor nilainya
• Flyback belum bekerja, sehingga tidak ada tegangan Vcc untuk bag vertikal


SOLUSI :

• Berdasarkan pemeriksaan dengan ohm meter diketemukan ada sebuah resistor dari flyback untuk tegangan supply Vcc (+) bagian vertikal putus (lokasi R400 0,47 ohm).



PROBLEM LANJUTAN :

• Setelah penggantian resistor dari flyback, ternyata teve tetap mati protek. Tetapi kali ini banyaknya kedip adalah 2x.


ANALISA LANJUTAN :

• Kedip 2x disebabkan B+ OCP (over current protector) karena jalur B+ ada yang short (atau setengah short).
• OCP dapat disebabkan antara lain karena, Tr Hor rusak, Flyback rusak, Def Yoke rusak, atau beban sekunder flyback ada yang short.


SOLUSI LANJUTAN :

• Hasil pemeriksaan dengan ohm meter menunjukkan Vcc (+) untuk bagian vertikal short ke ground (lokasi D824)
• Coba lepas IC vertikal………ternyata jalur Vcc (+) tetap short.
• Ternyata short disebabkan oleh Diode penyearah tegangan Vcc (+) dari flyback.
• Setelah penggantian diode…..teve langsung hidup normal.




******************

Arti kode kedip Sony

http://marsonotv.blogspot.com/2013/02/sony-29-dengan-ic-hercules-mati-protek.html

9. Sony lama tidak mau hidup dan ada suara cetak-cetik

KASUS :

• Sony lama - menggunakan IC program CXP85224, chroma CXA15875, dan ada yang pakai modul Teletext, Suara stereo.
• Ketika dihidupkan pesawat tidak mau nyala dan hanya terdengar bunyi relay yang cetak-cetik
• Tegangan pin-Power On" diperiksa akan goyang-goyang on-off.


PEMERIKSAAN AWAL :

• Diperiksa tegangan Vcc 5v untuk mikrokontrol CXP85224 normal
• Tegangan kontrol stand-by diperiksa naik-turun.


SOLUSI :

Pengalaman kami hal ini disebabkan 2 kategori, yaitu

1. Tegangan output dari Ic Regulator tidak normal
2. Jalur SDA/SCL dari mikrokontrol ke ic-ic laian dan ke modul-modul ada yang setengah short (sehingga kalau di cek tegangan kurang dari 3v)

1. Tegangan-tegangan ic regulator yang harus diperiksa :

• Pada pcb mikrontrol - periksa apakah tegangan 5v dari regulator IC305 PQ05RF (lokasi dekat ic mikrokontrol) telah keluar. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R05.

• Pada pcb power suply – periksa apakah tegangan 12v telah keluar dari regulator IC303. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R12.

• Pada pcb mikrokontrol – periksa apakah telah keluar tegangan 9v dari regulator 7809 (ada 3 buah). Semua regulator ini mendapat supply input 12v dari  regulator IC303

• Pada pcb power supply – periksa bagian vertikal-out dan suply Vcc  dari flyback (supply +15v/-15v).

2. Problem jalur SDA/SCL setengah short.

• Jalur SDA/SCL dihubungkan ke modul-modul : Coba lepas modul-modul terlebih dahulu. Kalau tetap masalah kembali pasang lagi
• Periksa jalur SDA/SCL ke : ic tempel CXD2018, ic AV switch CXA1545, ic Video TDA9145, ic RGB CXA1875.
• Paling sering dijumpai disebabkan diode zener pada jalur SDA/SCL dekat CXA15875 setengah short

Jika mati protek pada model ini, maka dapat dilumpuhkan dengan :

• Lokasi pada pcb power supply – coba dilepas dulu transistor Q1504 vertikal protektor. Cek apakah tegangan pada basis adalah nol.

http://marsonotv.blogspot.com/2013/03/sony-lama-tidak-mau-hidup-dan-ada-suara.html

10. Sony model lama dengan CXA1213 problem no color


KASUS :

• Sony 29” model lama menggunakan CXA1213
• Problem “tidak ada warna”
• Walaupun model ini sudah lama - tetapi kami masih sering terima, sehingga perlu rasanya bagi kami untuk berbagi cara melacak kerusakan semacam ini.

TEORI KERJA :

• Untuk melacak kerusakan semacam ini, dibutuhkan pemahaman cara kerja bagian warna, karena teve model lama jalur sinyal warna cukup rumit.
• Pertama sinyal Video dipisahkan menjadi 2 macam sinyal, yaitu (1) Sinyal (Y) atau sinyal gambar hitam putih dan (2) Sinyal (C) atau sinyal warna.
• Kerusakan atau problem pada jalur sinyal (C) akan menyebabkan gambar hanya hitam-putih


PEMERIKSAAN :

• Untuk melacak kerusakan maka dibutuhkan skematik-diagram.
• Proses pemisahan sinyal Video menjadi sinyal (Y) dan sinyal (C) silakukan pada board “K” (lihat gambar diatas).
• Dilihat dari sekematik diagram, maka pemisahan sinyal (Y) dan sinyal (C) untuk sistim PAL dilakukan oleh komponen YCM-101 seperti terlihat pada gambar dibawah.
• Sinyal (C) di-output-kan dari pin-1

• Dari board “K” ke main board “A” sinyal (C) dihubungkan lewat konektor K-4 (pin-6) seperti gambar dibawah.

• Selanjutnya sinyal (C) diinputkan ke pin-1 CXA1213

• Didalam CXA1213 sinyal (C) diperkuat dahulu kemudian dioutputkan lewat pin-3
• Melalui transistor Q302 dan Delay line DL301 – sinyal (C) selanjutnya displit menjadi dua buah sinyal yaitu sinyal (R-Y) dan sinyal (B-Y) yang kemudian diinputkan ke pin-5 dan pin-6 untuk diproses selanjutnya
• Color-kontrol dilakukan oleh tegangan pada pin-43 oleh mikrokontrol (ic program)
• Untuk proses warna PAL dibutuhkan osilator dengan frekwensi 4.43Mhz.


CARA MELACAK KERUSAKAN :

• Untuk melacak sinyal warna dibutuhkan osiloskop. Lacak sinyal warna mulai dari YCM-101 apakah sudah bisa sampai ke pin-3 CXA1213.
• Periksa apakah tegangan control warna sekitar 3v sudah ada pada pin-43
• Periksa apakah pin-12 pada kondisi “L” atau nol volt (posisi PAL)
• Jika semua kondisi diatas sudah normal dan warna tetap belum keluar, maka coba adjust kapasitor trimer CV4.43 pada pin-8

 http://marsonotv.blogspot.com/2013/04/sony-model-lama-dengan-cxa1213-problem.html

11. Sony mati protek - 1

Sirkit Sony protektor lebih sederhana jika dibanding dengan Sharp. Umumnya Sony hanya menggunakan (1) Vertikal protek dan (2) B+ Over current protek.
Jika protek bekerja maka akan menyebabkan horisontal osilator berhenti bekerja dan Pin-Xray/EHT pada ic besar ada tegangan (normal tegangan nol)

Kode protek kadang ditunjukkan dengan banyaknya kedip lampu led indicator merah.

• Kedip 2x – vertikal protek
• Kedip 4x – B+ OCP protek


Penyebab vertikal protek kemungkinan adalah :

• Solderan IC Vertikal out
• Tidak ada suply Vcc untuk IC Vertikal-Out dari flyback, disebabkan resistor putus atau diode short. Suply umumnya ada 2 yaitu tegangan (+) dan (-)
• Flyback tidak nyembur karena kerusakan bagian horisontal osilator, belum ada tegangan H-start pada ic besar, R pada jalur B+ putus, atau Flyback rusak – sehingga mengakibatkan IC vertikal tidak bekerja.
• IC Vertikal-out rusak


Penyebab B+ Over current kemungkinan adalah :

• R ( 1 ohm) pada jalur B+ ke flyback nilai molor.
• Flyback rusak
• Transistor Horisontal-out rusak
• Kapasitor milar pada bagian horisontal out nilai berubah
• Def yoke rusak

 http://marsonotv.blogspot.com/2013/09/sony-mati-protek-1.html

12. Sony lama tidak mau hidup dan ada suara cetak-cetik

KASUS :

• Sony lama - menggunakan IC program CXP85224, chroma CXA15875, dan ada yang pakai modul Teletext, Suara stereo.
• Ketika dihidupkan pesawat tidak mau nyala dan hanya terdengar bunyi relay yang cetak-cetik
• Tegangan pin-Power On" diperiksa akan goyang-goyang on-off.



PEMERIKSAAN AWAL :

• Diperiksa tegangan Vcc 5v untuk mikrokontrol CXP85224 normal
• Tegangan kontrol stand-by diperiksa naik-turun.



SOLUSI :

Pengalaman kami hal ini disebabkan 2 kategori, yaitu

1. Tegangan output dari Ic Regulator tidak normal
2. Jalur SDA/SCL dari mikrokontrol ke ic-ic laian dan ke modul-modul ada yang setengah short (sehingga kalau di cek tegangan kurang dari 3v)

1. Tegangan-tegangan ic regulator yang harus diperiksa :

• Pada pcb mikrontrol - periksa apakah tegangan 5v dari regulator IC305 PQ05RF (lokasi dekat ic mikrokontrol) telah keluar. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R05.

• Pada pcb power suply – periksa apakah tegangan 12v telah keluar dari regulator IC303. Regulator ini dikontrol on-off oleh mikrokontrol lewat pin-4. IC dapat diganti dengan 78R12.

• Pada pcb mikrokontrol – periksa apakah telah keluar tegangan 9v dari regulator 7809 (ada 3 buah). Semua regulator ini mendapat supply input 12v dari  regulator IC303

• Pada pcb power supply – periksa bagian vertikal-out dan suply Vcc  dari flyback (supply +15v/-15v).

2. Problem jalur SDA/SCL setengah short.

• Jalur SDA/SCL dihubungkan ke modul-modul : Coba lepas modul-modul terlebih dahulu. Kalau tetap masalah kembali pasang lagi
• Periksa jalur SDA/SCL ke : ic tempel CXD2018, ic AV switch CXA1545, ic Video TDA9145, ic RGB CXA1875.
• Paling sering dijumpai disebabkan diode zener pada jalur SDA/SCL dekat CXA15875 setengah short

Jika mati protek pada model ini, maka dapat dilumpuhkan dengan :

• Lokasi pada pcb power supply – coba dilepas dulu transistor Q1504 vertikal protektor. Cek apakah tegangan pada basis adalah nol.

sumber: http://marsonotv.blogspot.com/2013/03/sony-lama-tidak-mau-hidup-dan-ada-suara.html

Artikel Lainnya:

• Kerusakan Tv Tabung Akari
• Kerusakan Tv Tabung Akira
• Kerusakan Tv Tabung Digitec
• Kerusakan Tv Tabung Fujitec
• Kerusakan Tv Tabung Goldstar
• Kerusakan Tv Tabung Hitachi
• Kerusakan Tv Tabung JVC
• Kerusakan Tv Tabung LG
• Kerusakan Tv Tabung Panasonic
• Kerusakan Tv Tabung Philips
• Kerusakan Tv Tabung Polytron
• Kerusakan Tv Tabung Samsung
• Kerusakan Tv Tabung Sanken
• Kerusakan Tv Tabung Sanyo
• Kerusakan Tv Tabung Sharp
• Kerusakan Tv Tabung Sony
• Kerusakan Tv Tabung TCL
• Kerusakan Tv Tabung Toshiba
• Kerusakan Tv Tabung Wcom
